根據車間的布局和工藝要求設計氣流組織可以從以下幾個方面入手：
一、了解車間布局和工藝需求

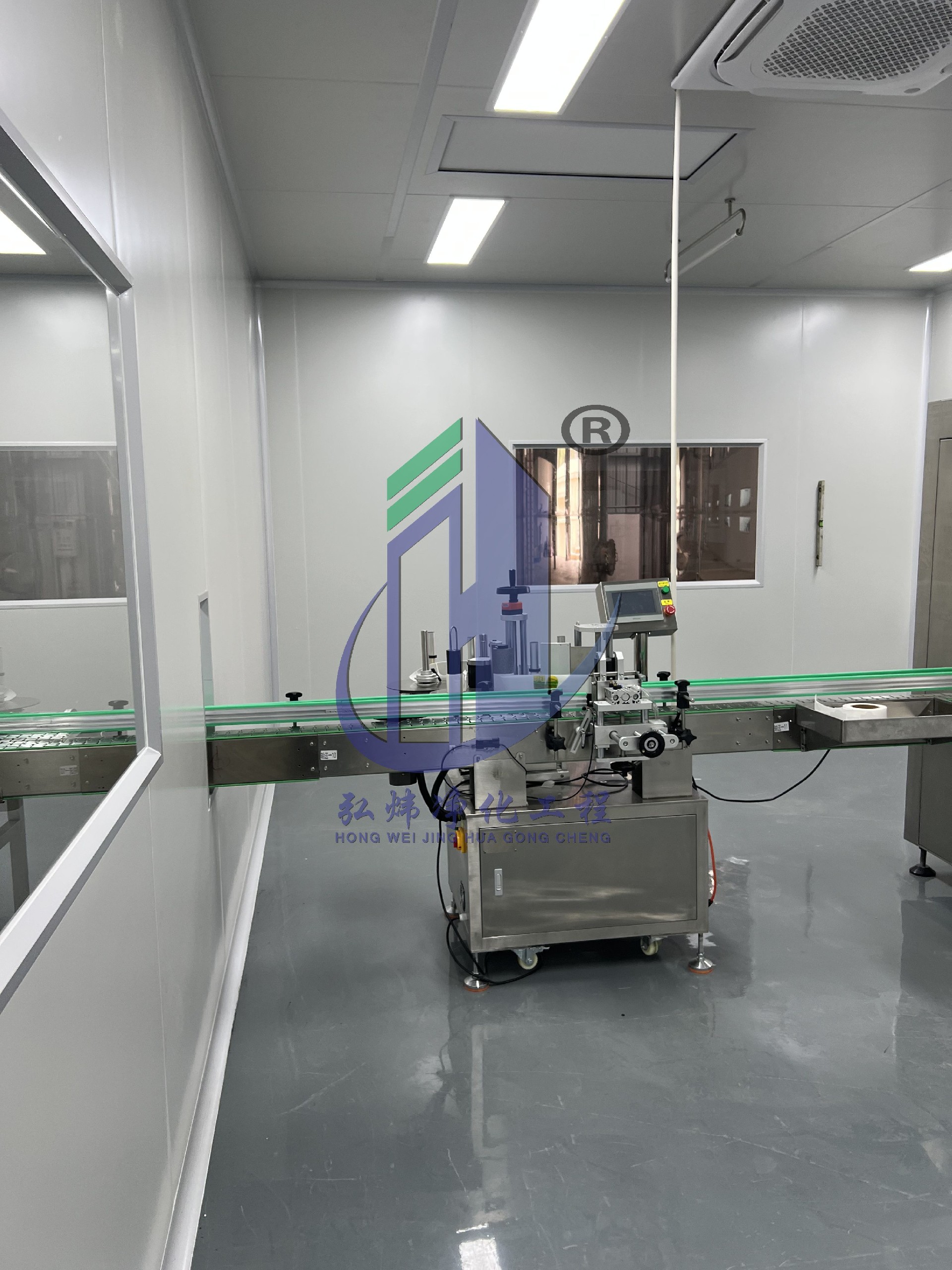

分析車間布局：仔細研究無塵車間的平面布局圖，確定各個功能區域的位置、大小和相互關系。例如，確定生產區、存儲區、辦公區等的分布，以及大型設備、工作臺等的擺放位置。同時，考慮車間的高度、門窗位置等因素對氣流的影響。
明確工藝要求：與生產工藝人員溝通，了解生產過程中產生的污染物類型、數量和散發特點。確定不同工藝對溫度、濕度、潔凈度的具體要求，以及是否有特殊的氣流需求，如局部強排風、防靜電等。例如，在電子芯片制造工藝中，對塵埃顆粒的控制要求極高，需要采用單向流的氣流組織方式；而在一些制藥工藝中，可能需要防止交叉污染，對氣流的方向和速度有嚴格要求。
二、確定氣流組織形式
單向流（層流）：適用于對潔凈度要求極高的區域，如半導體制造的關鍵工序、精密儀器裝配等。單向流的氣流以均勻的速度沿單一方向流動，能夠迅速將污染物帶走，提供穩定的高潔凈環境。但單向流的建設成本較高，對空間和能源的需求也較大。
非單向流（亂流）：常用于一般潔凈度要求的區域，如電子組裝車間、制藥廠的一般生產區等。非單向流的氣流流動較為復雜，通過送風口將空氣送入車間，經過與室內空氣的混合和擴散，再由回風口排出。這種方式相對成本較低，靈活性較高，但潔凈度不如單向流。
混合流：結合了單向流和非單向流的特點，可以根據車間的不同區域和工藝要求進行組合設計。例如，在關鍵生產區域采用單向流，其他區域采用非單向流，以達到既滿足高潔凈度要求又節約成本的目的。
三、設計送風口和回風口

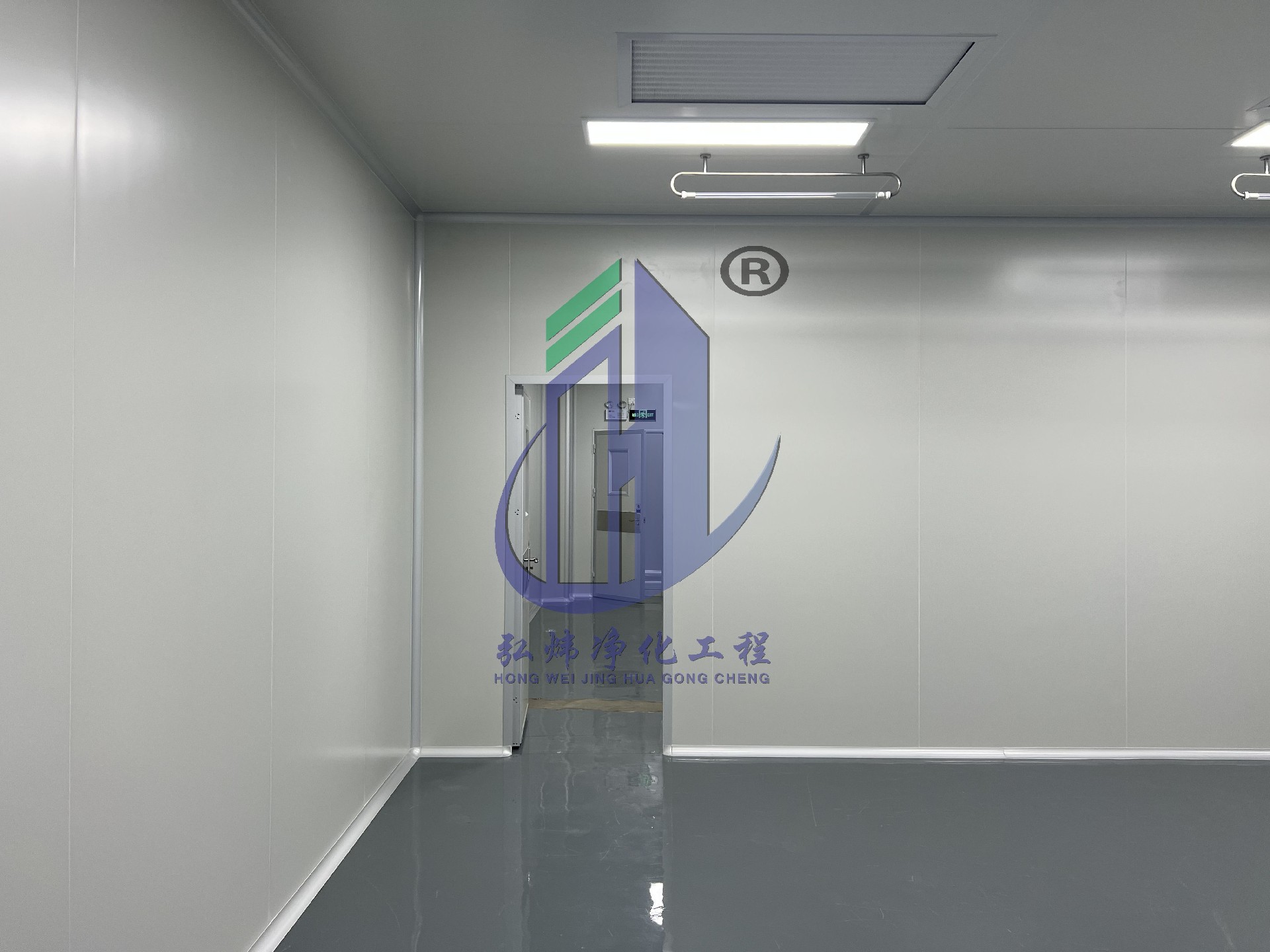

送風口位置和數量：根據車間布局和氣流組織形式，合理確定送風口的位置和數量。送風口應盡量均勻分布在車間內，確?？諝饽軌蚋采w到每個角落。對于單向流，送風口通常布置在天花板上，形成垂直向下的氣流；對于非單向流，可以采用側送、頂送等方式。同時，要考慮送風口與生產設備、人員操作區域的距離，避免對生產過程造成干擾。

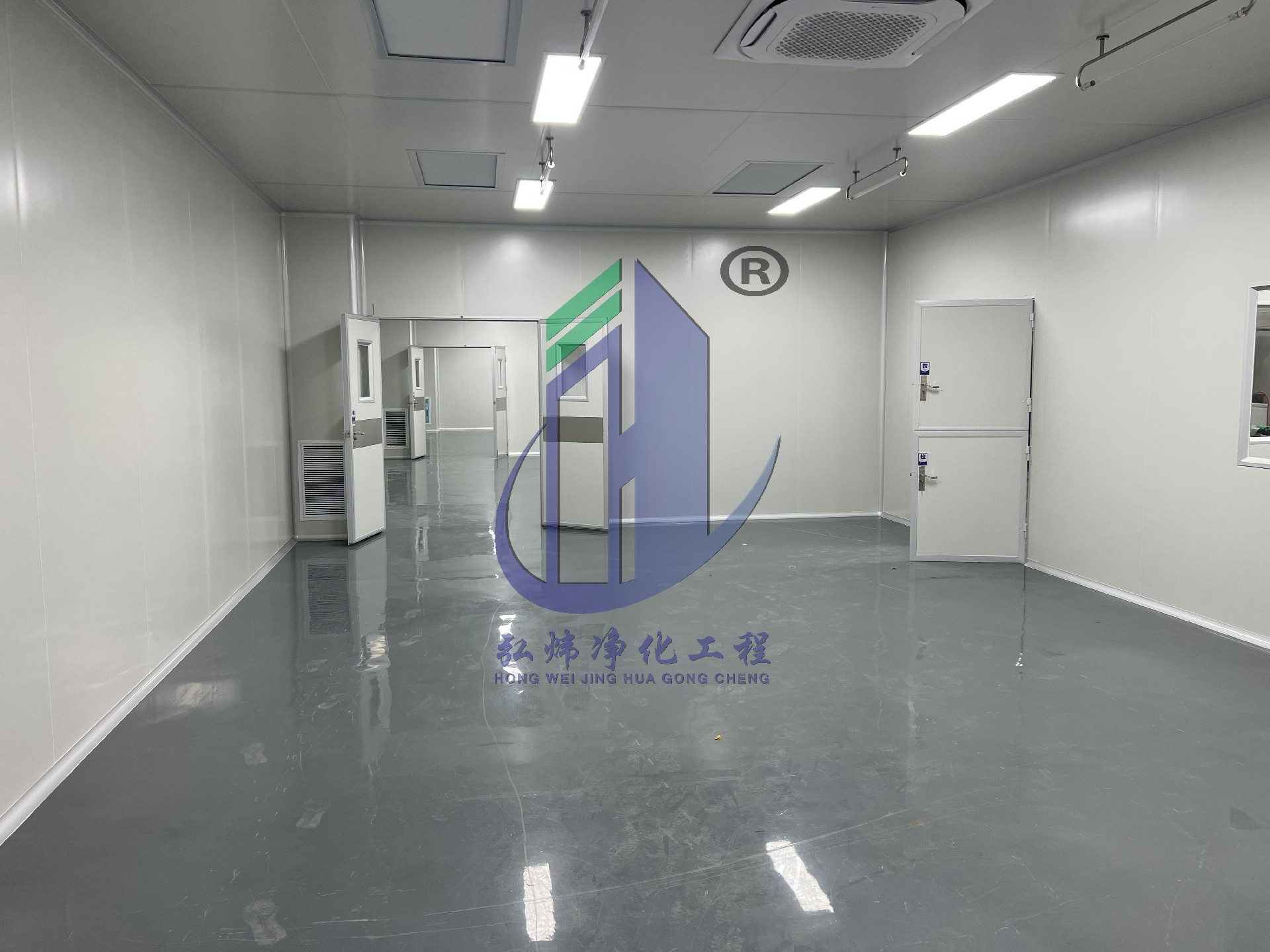

回風口位置和數量：回風口的位置應設置在污染物產生較多的區域或靠近排風口的位置，以便快速將污染物排出?；仫L口的數量要與送風口相匹配，確保氣流的平衡和穩定。在設計回風口時，還要注意避免產生氣流短路，即送風口的空氣直接進入回風口而未經過有效循環。
風口尺寸和風速：根據車間的面積、高度和工藝要求，確定送風口和回風口的尺寸和風速。風口尺寸過大或風速過高可能會導致氣流不均勻、產生噪音和能源浪費；風口尺寸過小或風速過低則可能無法滿足潔凈度要求。一般來說，送風口的風速應根據不同的氣流組織形式和潔凈度要求進行選擇，通常在 0.2-0.5m/s 之間。回風口的風速可以適當高于送風口，以確保污染物的有效排出。
四、考慮特殊區域的氣流組織
局部排風區域：對于產生大量污染物或有特殊排風要求的區域，如化學實驗室、焊接區等，應設置局部排風裝置。局部排風可以采用通風柜、排風罩等形式，將污染物直接排出室外，避免其擴散到整個車間。同時，要確保局部排風與整體氣流組織的協調性，避免對其他區域的潔凈度產生影響。
潔凈工作臺和層流罩區域：在一些關鍵操作區域，如無菌藥品生產、電子元件檢測等，可以設置潔凈工作臺或層流罩。這些設備通常具有獨立的空氣凈化系統和氣流組織，可以提供更高的局部潔凈度。在設計時，要考慮其與周圍環境的氣流銜接，確保空氣的流動不會破壞局部的潔凈環境。
人員和物料進出口區域：人員和物料的進出口是容易引入污染物的地方，需要特別設計氣流組織。可以在進出口設置風淋室、傳遞窗等設備，利用高速氣流對人員和物料進行清潔和消毒。同時，要確保進出口的氣流與車間內部的氣流方向一致，避免產生逆流和交叉污染。
五、進行模擬和驗證
氣流模擬：在設計完成后，可以使用計算機模擬軟件對氣流組織進行模擬分析。通過模擬可以直觀地看到氣流的流動路徑、速度分布、污染物擴散等情況，從而評估設計的合理性和有效性。根據模擬結果，可以對設計進行優化和調整，以達到最佳的氣流組織效果。
實際測試：在車間建成后，進行實際的氣流測試和驗證。使用專業的測試儀器，如風速儀、塵埃粒子計數器等，測量車間內不同位置的風速、潔凈度等參數。將測試結果與設計要求進行對比，如有偏差，及時進行調整和改進。同時，在實際生產過程中，要持續監測氣流組織的性能，根據生產工藝的變化和實際需求進行適時調整。
